称重式水面蒸发器

一、称重式水面蒸发器工作原理

称重式水面蒸发器又称液面蒸发量测量仪，称重式水面蒸发器是一款测定由水面向大气中蒸发水分比率的装置，可以观测水面蒸发在不同时间上变化规律。应用压力式测量原理，通过测量蒸发皿内液体重量变化，再计算出页面高度，从而测得蒸发量。能够适应各类环境的水面蒸发测量，不受液体结冰的影响，克服了使用超声波原理测量液面高度时出现的结冰时测量不准、无水时易损坏传感器、测量精度低等弊端。

二、称重式水面蒸发器适用范围

水面蒸发传感器是用来感知水面蒸发量变化的传感器，可以观测水面蒸发在不同时间段的变化规律，适用于气象观测、植物栽培、种子培养、农林业、地质勘测、科学研究等领域。

既可与自动加水装置、数据采集发送装置等配套使用，实现蒸发过程自动监控，也可与数据采集存储装置（记录仪）组合使用，实现蒸发数据的自动存储，还可与雨量传感器、数据采集发送装置等搭配使用，实现蒸发、降雨过程的自动观测和远程传输。

三、称重式水面蒸发器功能特点

1.可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值，响应速度快；

2.整机选用304不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命；

3.压力式测量原理，使用高精度的称重原理测量蒸发皿内液体的重量变化，计算出液面高度，从而测量得到蒸发量，测量更准确，数据更科学；

4.双层防护的设计结构，该产品采用双层不锈钢设计，可以隔离外界干扰，使测量结果更加准确；

5.停电后再通电，输出数据依然正确；

四、称重式水面蒸发器工作及存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存湿度：＜80%（无凝结）

五、称重式水面蒸发器技术参数

供电电压：12V DC

测量范围：0～190mm

测量精度：±1%

信号输出：485 Modbus-RTU

响应时间：200ms

内桶口径：φ200mm

防护等级：IP66

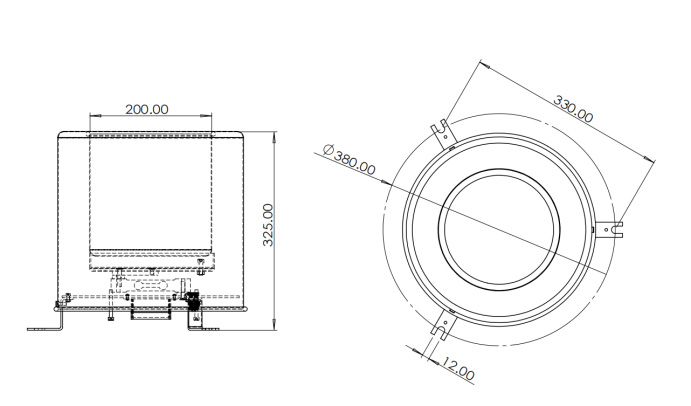

六、称重式水面蒸发器产品尺寸图

七、称重式水面蒸发器安装指导

1.安装位置选择须知

设备安装地点应高出地面且须装在水泥底座上，防止雨水淹没底盘及倒灌进设备内部从而引起设备短路或线路故障。

2.安装步骤

将产品拆箱，把外壳、内胆、底座放置于水平地面准备安装，安装步骤如下：

A去掉底部顶丝

B将内胆放置于底座托盘上

C将外壳罩在底座底盘上

D转动外壳使外壳底部螺栓孔与底座托盘螺栓孔对齐后插入螺栓拧紧

E将组装好的设备固定于预先制作好的水泥底座上
