土壤ph传感器

产品简介
土壤ph传感器又称土壤ph值传感器、土壤PH值检测仪,土壤ph传感器主要用来测量土壤的酸碱度,精度高,便于安装,很好地解决了传统测量土壤pH值集成难度大、携带困难等缺点。
订购热线:13371051536
产品介绍

一.土壤PH传感器应用环境说明

土壤ph传感器又称土壤ph值传感器、土壤PH值检测仪,土壤ph传感器主要用来测量土壤的酸碱度,精度高,便于安装,很好地解决了传统测量土壤pH值集成难度大、携带困难等缺点。TP1是我司研制的一款土壤PH传感器,该变送器精度高,响应快,输出稳定,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。

可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。

可埋入土壤进行长期动态检测。

性能稳定,使用寿命长

IP68防水标准


二.土壤PH传感器技术性能和规格

1.技术参数

测量原理 电化学(盐桥)
信号方式 RS485(MODBUS-RTU)
测量范围 0~14.00(PH)
测量分辨率 0.01
测量精度 ±0.1PH,±0.1℃
响应时间 约10s(98%流动液体)约15s(98%静止液体)
外壳材质 ABS
温度补偿 自动温度补偿
电缆长度 标配5米
供电电压 12-24VDC(0.4W@12V)
测量环境 温度0~50℃(不结冰),<0.2MPa
防水等级 IP68
安装方式 浸入式安装,松软土地泥浆

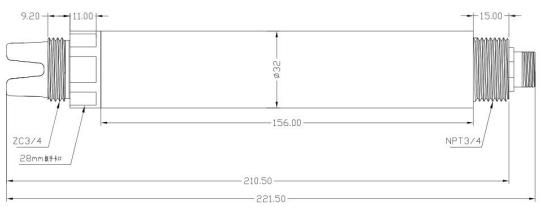

2.土壤PH传感器尺寸图

土壤PH传感器尺寸图

传感器接头为M12航空插头连接器5芯母座


三.土壤PH传感器安装

土壤PH传感器安装方式

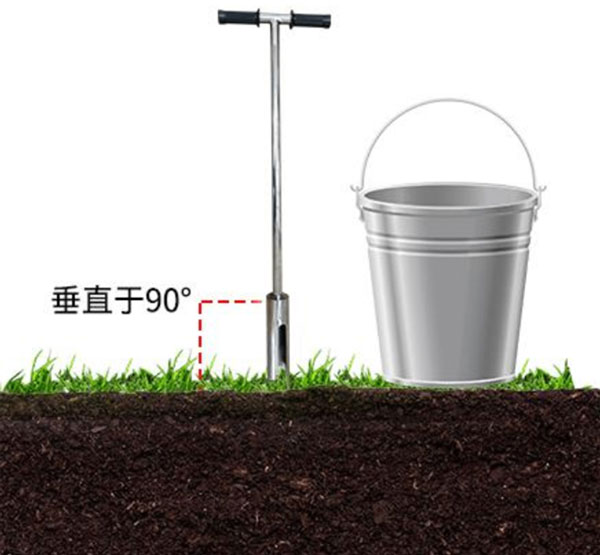

第一步:使用土钻在合适的位置打孔

1.将直径20mm土钻竖直于地面,双手紧握手柄顺时针下压慢速转动。(注意:不要太用力,务必慢速多转几圈,防止钻头跑偏至孔洞打歪)

2.将取土钻从孔洞中取出,放入桶中将土钻中的土收集到桶中用以下一步和泥浆。

3.反复持续上述打孔、取土,并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底),以测试孔洞的深度是否合适;若有卡顿,则使用土钻修正,保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平,打孔完成

使用土钻在合适的位置打孔


第二步:制作泥浆

1.挑出土壤中的杂质,石子、草根、不容易溶解的土块等。将土壤搓细,以便和泥浆。2.倒入适量水,充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成。

制作泥浆

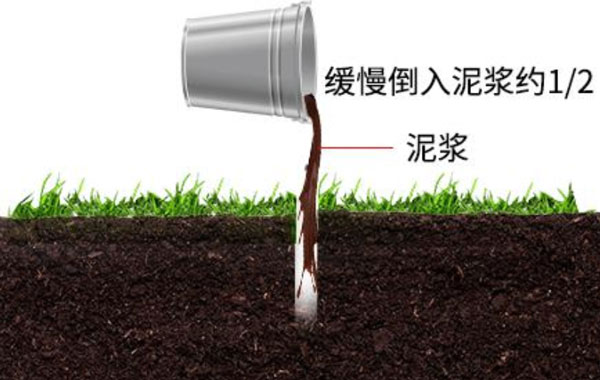

第三步:灌浆安装

1.将泥浆缓慢倒入孔洞,大概到孔洞1/2的位置;可根据实际情况酌情增减。

2.将传感器慢慢放入孔洞中,向一个方向慢慢转动并下压,速度过快可能会导致气泡不能被完全排出。(注意:再转动下压的过程中不可以上拔传感器,防止气体再次吸入孔中)

3.当传感器安装到正确的深度后(零刻度线与地面平齐),设备周围会溢出一些泥浆,灌浆完成。(注意:将传感器周围3CM以外多余的泥浆清除,防止结块影响水分下渗)

灌浆安装

第四步:安装完成

将设备接好电源线和485通信线上电1小时后便可进行数据采集。

1.砂土安装要点

砂土安装与壤土标准安装步骤无异,需要注意的是需准备足量的水。在灌浆之前,先把水倒入孔洞中,淋湿整个洞壁,直到孔洞底部有多余的水出现为止。然后按照步骤,将泥浆慢慢倒入孔洞中,大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。

2.黏土安装要点

黏土的安装在打孔收集土壤完毕之后,清理杂质后,将黏土在水中浸泡大于2小时,使黏土软化,便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状,灌浆即可。其余安装步骤参照壤土的安装即可。

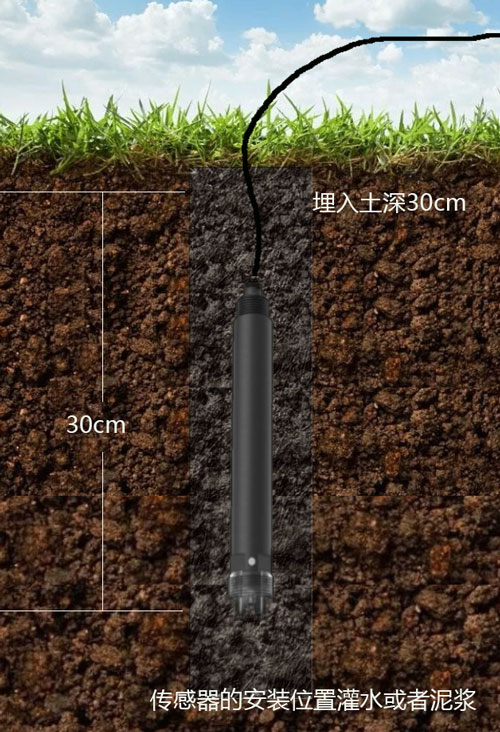

传感器安装位置

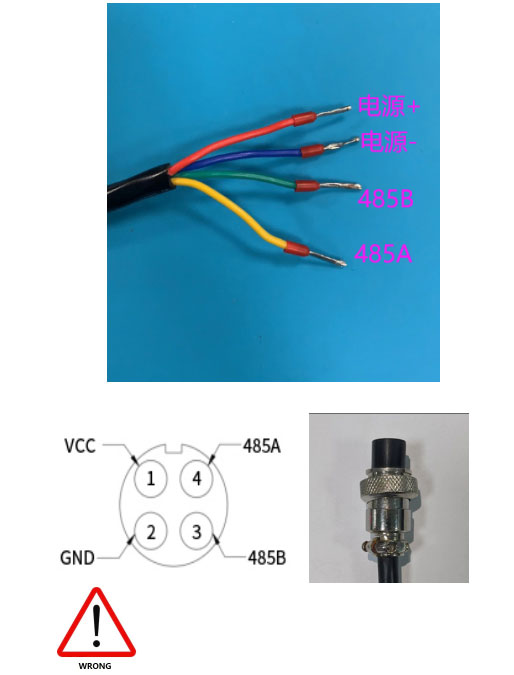

2.电气安装

线缆为4芯屏蔽线,线序定义:红色-电源线(12~24VDC)

蓝色-地线(GND)

绿色-485B黄色-485A

通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失。注:线缆颜色因生产批次不同可能会略有差异,具体以线缆丝印为准

传感器电气安装

错误接线可能导致设备永久性损坏


四.土壤PH传感器维护和保养

1.使用和维护

初次使用或久置不用重新使用时,敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水(或蒸馏水)洗净并擦干,防止杂质带入被测液体中,传感器的1/3应插入被测液体中。

接线端子部分应保持清洁干燥,传感器不用时应清洗干净,插入加有3.3mol/L KCI溶液的保护套,或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥,如有污渍,请用无水酒精擦拭,干燥后再继续使用。传感器应避免长时间浸泡在去离子水,蛋白质溶液,强酸强碱溶液以及酸性氟化物溶液中,并防止与有机硅油脂接触。使用时间较长的传感器,它的玻璃膜可能变成半透明或者附有沉积物,此时可用稀盐酸洗涤,并用水冲洗。

传感器使用时间较长出现测量误差时,可通过配合仪器进行标定校正,当以上方式对传感器进行维护和保养仍不能进行标定和测量时,说明传感器已经失效,请更换传感器。
